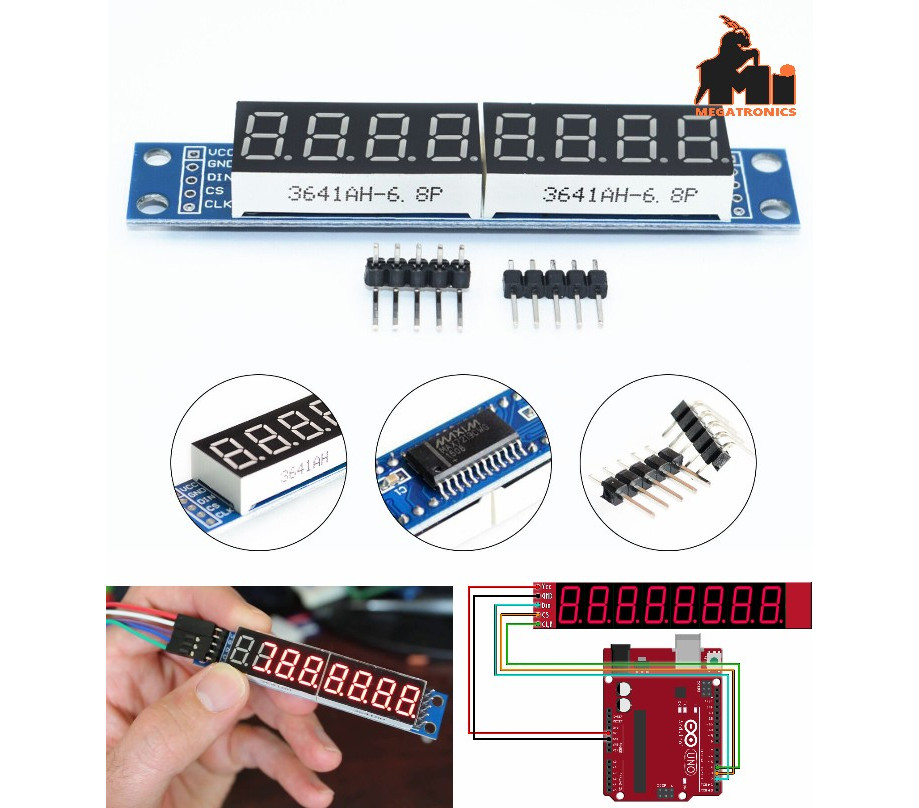

MAX7219 8 Digit 7 seven Segment LED Display screen Module

• MAX7219 digital display control module

• This module is compatible with 5V and 3.3V microcontrollers.

• You you can use it for Arduino

• MAX7219 is an integrated serial input / output common-cathode display   driver, which connects your microprocessor to a 7-segment digital LED display   with 8 digits.

    • Only three IO ports are used to drive the eight digit display. MAX7219   supports flicker free displays as well as cascading displays.

    • Pins:

     VCC: 5V

     GND: GND

     DIN: P00

     CS: P01

     CLK: P02

    • Note:

     VCC and GND should not be   connected reversed, so as not to burn the chip

    • Specifications:

     Power: 5V

     Size: 82 x 15 x 12mm(LxWxH)

     Shell Colour: Blue &   black

     Net Weight:1 3g
